Mikroskop MA100N

Mikroskop NIKON MA100N velmi dobře poslouží pro naprostou většinu metalografických vyhodnocování. Díky velmi kvalitní optice od firmy NIKON představuje v kategorii základních – cenově přijatelných mikroskopů tu nejlepší volbu.

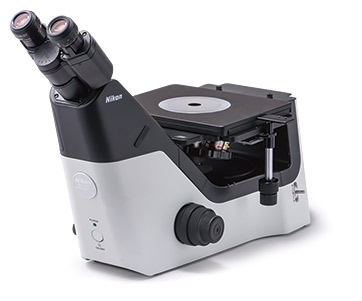

MA100N

Popis konstrukce mikroskopu MA100N

Osvětlovač

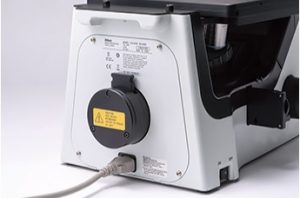

Mikroskop MA100N ze zadu

Bylo použito vysoce intenzivního LED osvětlení (Eco-illumination).Ve srovnání s konvenčním halogenovým osvětlením potřebují tyto zdroje s vysokou intenzitou LED pouze asi jednu třetinu spotřeby elektřiny a mají přibližně 30krát delší životnost. Osvětlovač u MA100N zajišťuje stabilní pozorování vzorku s rovnoměrnou teplotou barev i při různé intenzitě světla.

Tělo

Mikroskop MA100N je model primárně zkonstruovaný pro použití osvětlení LED, což umožňuje uživatelům ušetřit přibližně 11% půdorysu a mít více možností pro instalaci.

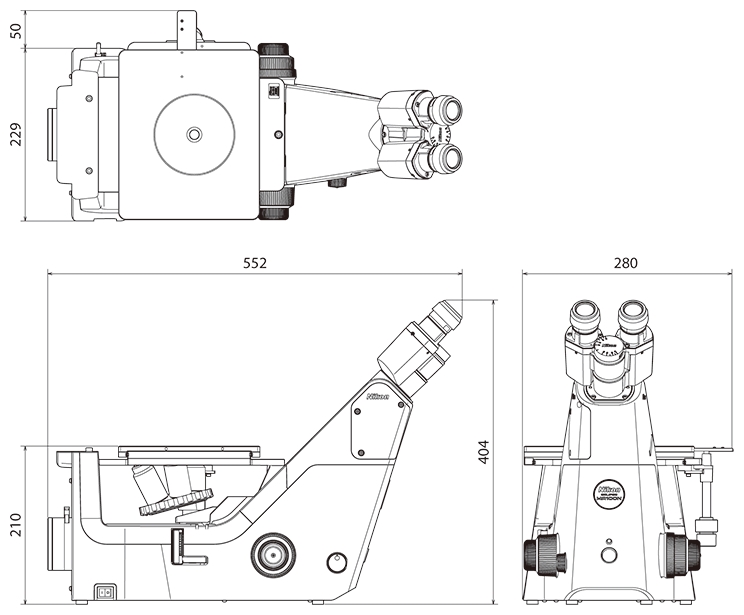

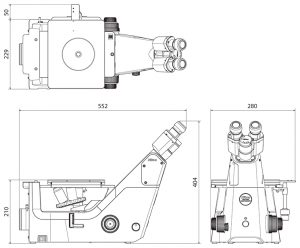

Nákres

Stolek

Stolek standardní

Nově vyvinutý stolek zajišťuje stabilní ovládání i pro těžké vzorky (jako kompletně osazený držák z brusek/leštiček) a má vynikající odolností. Společnost Nikon vyvinula nový obdélníkový stolek MA-SR-N speciálně pro model MA100N. Třívrstvá struktura dává mikroskopu vynikající kontrolu a trvanlivost pro pozorování těžkých vzorků, jako jsou např. zapouzdřené vzorky v kompletně zaplněné hlavě pro broušení/leštění bez nutnosti jejich vyjmutí.



Aperturní clona

Aperturní clona

Epi iluminátor je standardně vybaven variabilní clonou pro kontrolu kontrastu a hloubky obrazu.







Technická specifikace

Označení Popis
Optika CFI60/CFI60-2 systém
Pozorovaný obraz Obrácený obraz
Metody pozorování Světlé pole a polarizace (s jednoduchou sadou MA P/A polarizátor / analyzátor
Ostření Volitelný mechanický stolek 112 mm(X) x 71 mm(Y) s koaxiálním ovladačem na pravé straně ergonomicky spuštěným dolů
MA876 Zaostřovatelný nosič objektivů (pevný stolek), koaxiální ovladač hrubého / jemného nastavení se zdvihem 8,5 mm
(Hrubé nastavení 37,7 mm na otáčku, jemné nastavení 0,2 mm na otáčku)
Revolverový měnič objektivů Nosič 5ti objektivů pro světlé pole
Stolky MA-SR-N obdélníkový 3vrstvý stolek: 50 × 50 mm – oobsahuje dvě vložky pod vzorky (s otvorem o průměru 20 mm a 40 mm) a koaxiální ovládací páku na pravé straně. Konstrukce se 3 vrstvami umožňuje pohyb celého horního povrchu.
Volitelně vložky pro MA-SR-N: MA-SRSH1 držák vzorků s otvorem ø15 mm nebo držák vzorku MA-SH3 3 s nastavitelným otvorem od 2 mm až do 32 mm.MA-SP-N rovinný stolek: 188 × 310mm – obsahuje dvoustupňové vložky (1) čirou akrylovou vložku s otvorem ø30mm, (2) čirou akrylátovou vložku s půlměsícovým otvorem (šířka 30mm) umožňující volnost pro otáčení při použití vysoce zvětšujících objektivů.
Volitelné vložky pro MA-SP-N: MA-SRSH1 držák vzorků s otvorem ø 15 mm nebo držák vzorků MA-SH3 3 s nastavitelným otvorem 2 mm až 32 mm.Akceptuje připojitelný mechanický stupeň TI-SM.TS2-S-SM mechanický stolek: 126 mm × 78 mm ovladač posuvu může být připevněna na pravou nebo levou stranu.
Volitelné vložky pro TS2-S-SM: držák vzorků MA-SH1-N 1N ø15mm nebo držák vzorků MA-SH2-N 2N (otvor o průměru 30 mm) nebo univerzální držák C-S-HU (nastavitelný otvor od 30 mm do 65 mm).
Osvětlovač Vnitřní zdroj napájení pro bílý LED světelný zdroj, vestavěný kondenzor (ovládaný páčkou), může být vložen filtr o ø25 mm
Energetická náročnost (max.) 15W
Rozměry 229×551×404 mm (W×D×H)
Hmotnost Cca. 10kg

Brožura ke stažení
