Inverzní metalografické mikroskopy série IM7x00

Vyhodnocování metalurgických vzorků je velmi snadné a rychlé s základními invertovanými metalografickými mikroskopy řady IM7x00 od Meiji Techno (IM7x00 Inverted Metallograph).

Mikroskop IM7100



Mikroskopy řady IM7x00 (IM7100 a IM7200) poskytují vynikající poměr užitné vlastnosti/cena, protože mají vlastnosti a variabilitu, které se očekávají jen u mnohem dražších přístrojů. Mikroskopy IM7000 obsahují mimo jiné zaintegrovaný port pro kameru přístupný z přední strany s volitelnými adaptéry pro 35mm foto-kamery, snímací analogové CCD kamery, USB 2.0 kamery CCD, CMOS a jiné. Kvalita použité optiky naprosto odpovídá běžným požadavkům.

Základní technické parametry mikroskopů ze série IM7x00

Model Hlava Typ Okuláry Objektivy Stolek Osvětlovač
IM7100 Bino. světlé pole a polarizované světlo SWH10x
FN22
Planachromat E5X
Planachromat E10X
Planachromat E20X
Planachromat E50X
pevný stolek s odolným keramickým povrchem vertikální Koehlerova typu,lampa 6 V/30 W halogen.
IM7200 Trino.

Popis konstrukce mikroskopu

Pozorovací hlavy

Mikroskop IM7200 zepředu

Model IM7100 je vybaven binokulární hlavou MA814 typu Siedentopf zatím co model IM7200 má hlavu trinokulární MA816/10 (též typu Siedentopf). Hlava MA816/10 obsahuje dělič paprsku 80/20 určený pro foto-mikroskopii (100 % do okulárů nebo 80 % do foto trubice a 20 % do okuláru). Pozorovací hlavy mají náklon 30 stupňů. Nastavitelná dioptrická korekce je vždy na levém okuláru. Mezipupilární vzdálenost je měnitelná v rozsahu 53 mm – 75 mm. Jako spec. volbu je možno použít i ergonomickou hlavu MA957/15 s možným náklonem v rozsahu 10 až 50 stupňů.

Binokulární hlava Trinokulární hlava Ergonomická hlava

Okuláry

Okuláry 10X „Super Widefield High Eyepoint“ (se širokým zorným polem a velkou pracovní vzdáleností pro oči) jsou dodávány jako standard a okuláry 15X či 20X jsou dostupné jako spec. volba. Též je dostupný zaostřovatelný okulár 10X „Widefield High Eyepoint“, u kterého je možno použít standardní 25 mm vložky jako nitkové kříže.

Revolverový měnič objektivů

Jedná se o pětinásobný, jemně pracující nosič uložený v kuličkových ložiskách se zabudovanými zarážkami pro přesné nastavení polohy. Nosič zajišťuje snadnou záměnu objektivů.

Objektivy

Meiji Techno u mikroskopu nabízí své nově vyvinuté E.Planachromat objektivy s korekcí na nekonečno (F = 200 mm) pro pozorování ve světlém poli.

Stolek pro IM7x00

Stolek

Standardně je dodáván pevný stolek 180 mm(X) x 245 mm(Y). Jako volitelný je možný pohyblivý stolek 112 mm(X) x 71 mm(Y) s pohybem řízeným ergonomickým koaxiálním ovladačem z pravé strany.

Osvětlovač

Intenzivní vertikální osvětlovač Koehlerova typu s halogenovou lampou 6 V/30 W v pro centrování nastavitelné patici zajišťuje dokonalou kvalitu pozorovaného obrazu a možnost řízení jasu ovladačem.

Motorizace

Mikroskopy IM7x00 je možno dokompletovat motorizovanými stolky a vytvořit tak spolu s vhodným programem pokročilou stanici na hodnocení struktur:

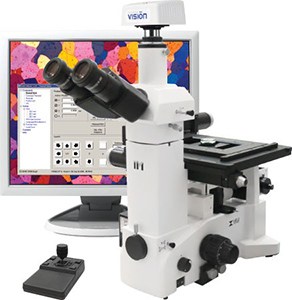

Motorizovaný mikroskop IM7200

Součásti sestav a příslušenství pro IM7100 a IM7200

Okuláry

Označení Popis
MA817 okulár SWH10X Super Widefield High Eyepoint FN22 (standardní) (vložka s nitkovým křížem 25 mm možná)
MA818 okulár SWH15X Super Widefield High Eyepoint FN16 (volitelný)
MA819 okulár SWH20X Super Widefield High Eyepoint eyepiece FN12 (volitelný)
MA859 okulár SWH10X-F Super Widefield High Eyepoint focusing FN22 (volitelný) (vložka s nitkovým křížem 25 mm možná)

Objektivy pro pozorování ve světlém poli – Planachromáty – korekce na nekonečno – F = 200mm

Označení Popis
MA870 objektiv Plan Epi 5X, NA: 0.10, pracovní vzdálenost = 20.0 mm (standardní)
MA871 objektiv Planachromat E10X, NA: 0.25, pracovní vzdálenost = 7.48 mm (standardní)
MA872 objektiv Planachromat E20X, NA: 0.40, pracovní vzdálenost = 5.20 mm (standardní)
MA873 objektiv Planachromat E50X, NA: 0.75, pracovní vzdálenost = 0.38 mm (standardní)
MA874 objektiv Planachromat E100X, NA: 0.90, pracovní vzdálenost = 0.34 mm (volitelný)

Různé díly a volitelné položky

Označení Popis
MA814 binokulární hlava typu Siedentopf
MA816/10 trinokulární hlava typu Siedentopf
MA957/15 ergonomická binokulární hlava typu Siedentopf, nastavitelný náklon 10 – 50 stupňů, 30mm I.D. okuláry (volitelná)
MA875 volitelný mechanický stolek 112 mm(X) x 71 mm(Y) s koaxiálním ovladačem na pravé straně ergonomicky spuštěným dolů
MA876 náhradní vložka pro stolek
MA877 C-Mount adaptér pro přední port mikroskopů ze série M7000 (bez optiky, faktor zvětšení 0.66x)
MA475/05 LB100 modrý filtr, průměr 20 mm v rámečku pro zasazení (standardní součást)
MA476 G533 zelený filtr, průměr 20 mm v rámečku pro zasazení (standardní součást)
MA774 ND50 neutrální filtr, průměr 20 mm v rámečku pro zasazení (standardní součást)
MA497 polarizační filtr, průměr 20 mm v rámečku pro zasazení (standardní součást)
