Inverzní metalografické mikroskopy série IM75x0

Vyhodnocování metalurgických vzorků je velmi snadné a komfortní i s invertovanými metalografickými mikroskopy pro světlé pole, tmavé pole a polatizaci (BF, DF a Pol) patřicí do řady IM75x0 od Meiji Techno. Tyto mikroskoly mají mnohem více možností ve srovnání s základními mikroskopy IM7x00.

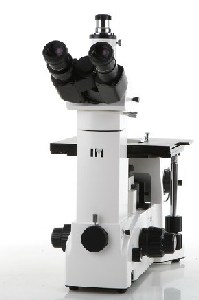

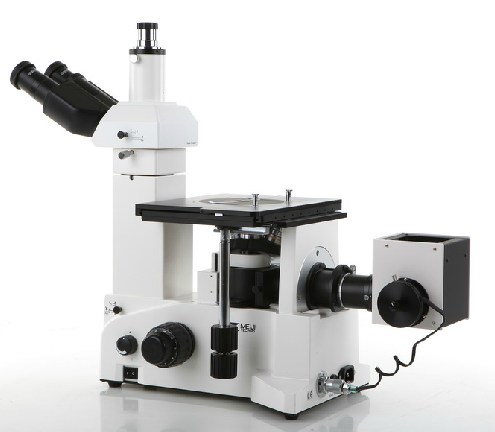

Mikroskop IM7530 z boku

Mikroskopy řady IM75x0 mají oproti základním typům IM7100 a IM7200 možnost pozorování v tmavém poli a proto mají i silnější světelný zdroj (12 V/50 W). Mají též mnohem dokonalejší třívrstvý stolek. Ostatní parametry jsou obdobné typům IM7100 a IM7200. Mikroskopy IM75x00 obsahují mimo jiné zaintegrovaný port pro kameru přístupný z přední strany s volitelnými adaptéry pro 35mm foto-kamery, snímací analogové CCD kamery, USB 2.0 kamery CCD, CMOS a jiné.



Základní technické parametry mikroskopů ze série IM75x0

Model Hlava Typ Okuláry Objektivy Stolek Osvětlovač
IM7520 Bino. světlé pole, tmavé pole a polarizované světlo SWH10x
FN22
Plan EPI BD 5X
Plan EPI BD 10X
Plan EPI BD 20X
Plan EPI BD 50X
třívrstvý s posuvem v osách X a Y, s odolným keramickým povrchem vertikální Koehlerova typu, lampa 12 V/50 W halogen.
IM7530 Trino.

Popis konstrukce mikroskopu.

Pozorovací hlavy

Model IM7520 je vybaven binokulární hlavou MA814 typu Siedentopf zatím co model IM7530 má hlavu trinokulární MA816/10 (též typu Siedentopf). Hlava MA816/10 obsahuje dělič paprsku 80/20 určený pro foto-mikroskopii (100 % do okulárů nebo 80 % do foto trubice a 20 % do okuláru). Pozorovací hlavy mají náklon 30 stupňů. Nastavitelná dioptrická korekce je vždy na levém okuláru. Mezipupilární vzdálenost je měnitelná v rozsahu 53 mm – 75 mm. Jako spec. volbu je možno použít i ergonomickou hlavu MA957/15 s možným náklonem v rozsahu 10 až 50 stupňů.

Binokulární hlava Trinokulární hlava Ergonomická hlava

Okuláry

Okuláry 10X „Super Widefield High Eyepoint“ (se širokým zorným polem a velkou pracovní vzdáleností pro oči) jsou dodávány jako standard a okuláry 15X či 20X jsou dostupné jako spec. volba. Též je dostupný zaostřovatelný okulár 10X „Widefield High Eyepoint“, u kterého je možno použít standardní 25mm vložky jako nitkové kříže.

Revolverový měnič objektivů

Jedná se o pětinásobný, jemně pracující nosič uložený v kuličkových ložiskách se zabudovanými zarážkami pro přesné nastavení polohy. Nosič zajišťuje snadnou záměnu objektivů.

Objektivy

Meiji Techno u mikroskopu nabízí své nově vyvinuté Plan EPI BD objektivy s korekcí na nekonečno (F = 200 mm) pro pozorování ve světlém poli i tmavém poli.

Stolek

Standardně je dodáván třívrstvý stolek s pohybem v osách X a Y s pohybem řízeným ergonomickým koaxiálním ovladačem z pravé strany.

Osvětlovač

Intenzivní vertikální osvětlovač Koehlerova typu s halogenovou lampou 12 V/50 W v pro centrování nastavitelné patici zajišťuje dokonalou kvalitu pozorovaného obrazu a možnost řízení jasu ovladačem.

Součásti sestav a příslušenství pro IM7520 a IM7530

Okuláry

Označení Popis
MA817 okulár SWH10X „Super Widefield High Eyepoint“FN22 (standardní) (vložka s nitkovým křížem 25 mm možná)
MA818 okulár SWH15X „Super Widefield High Eyepoint“FN16 (volitelný)
MA819 okulár SWH20X Super Widefield High Eyepoint eyepieceFN12 (volitelný)
MA859 okulár SWH10X-F Super Widefield High Eyepoint focusingFN22 (volitelný) (vložka s nitkovým křížem 25 mm možná)

Objektivy pro pozorování ve světlém poli – Planachromáty – korekce na nekonečno – F = 200mm

Označení Popis
MA923 objektiv Plan Semi Apo Epi BD 5X, NA: 0.10, pracovní vzdálenost = 15.0 mm (standardní)
MA924 objektiv Plan Semi Apo Epi BD 10X, NA: 0.25, pracovní vzdálenost = 6.5 mm (standardní)
MA925 objektiv Plan Semi Apo Epi BD 20X, NA: 0.40, pracovní vzdálenost = 4.3 mm (standardní)
MA995 objektiv Plan Semi Apo Epi BD 50X LWD, NA: 0.50, pracovní vzdálenost = 0.5 mm (standardní)
MA989 objektiv Plan Semi Apo Epi BD 100X, NA: 0.90, pracovní vzdálenost = 0.5 mm (volitelný)

Různé díly a volitelné položky

MA876náhradní vložka pro stolekMA475/05LB100 modrý filtr, průměr 20 mm v rámečku pro zasazení (standardní součást)MA476G533 zelený filtr, průměr 20 mm v rámečku pro zasazení (standardní součást)MA774ND50 neutrální filtr, průměr 20 mm v rámečku pro zasazení (standardní součást)

Označení Popis
MA814 binokulární hlava typu Siedentopf
MA816/10 trinokulární hlava typu Siedentopf
MA957/15 ergonomická binokulární hlava typu Siedentopf, nastavitelný náklon 10 – 50 stupňů, 30mm I.D. okuláry (volitelná)
MA877 C-Mount adaptér pro přední port mikroskopů ze série M7000 (bez optiky, faktor zvětšení 0.66x)
MA497 polarizační filtr, průměr 20mm v rámečku pro zasazení (standardní součást)
