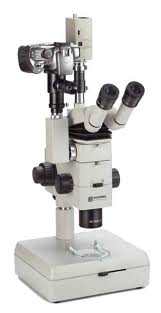

Stereomikroskop ze série RZ je velmi moderní typ optického přístroje s vysokými užitnými vlastnostmi. Tento mikroskop je plně srovnatelný se špičkovými typy ostatních značkových výrobců. Jedná se o modulární typ konstrukce speciálně vyvinutý pro plné uspokojení všech požadavků, které přicházejí do úvahy pro mikroskopy tohoto druhu. Mikroskop navržený dle konstrukčního konceptu se společným hlavním objektivem a dvěma paralelními optickými cestami (konstrukce CMO) nabízí ostrý, nezkreslený a vysoce rozlišující obraz se zvětšením od 3,75x do 300x.
Dvě paralelní optické cesty tvoří vždy 8 čoček ve 4 skupinách ovládaných snadným otáčením ergonomicky umístěných ovladačů volby zoomu. Polohy zoomu jsou indikovány vyznačením na ovladačích.
Základními vlastnostmi pro stereo mikroskopy Meiji Techno RZ jsou:
- rozsah zoomu 10:1
- vestavěná dvojitá irisová clona
- 12 poloh pro celkový rozsah zoomu s krokovou aretací
Pro povrchovou úpravu komponent byl použit speciální antistatický nátěr vhodný i do velmi náročných prostředí.
K dispozici jsou dva typy pozorovacích binokulárních hlav. Ergonomická hlava má nízko-položené okuláry s nastavením náklonu od 10° do 50° a nastavitelnou mezipupilární vzdálenost 52 – 75 mm pro pohodlné pozorování bez únavy. Velké množství okulárů a objektivů zajišťuje ostrý nezkreslený obraz pro široký rozsah zvětšení a pracovních vzdáleností. Rozsah volitelného příslušenství zajišťuje možnost navržení kompletního systému přesně dle specifických požadavků. Volitelné možnosti jsou následující: koaxiální vertikální osvětlovač pro pozorování vysoce odrazivých předmětů, foto/video adaptery, kreslící zařízení, polarizační filtry a výběr stojanů s možností využít pozorování ve světlém nebo světlém a tmavém procházejícím světle. Dále je k dispozici řada stolků a další.
Součásti sestav a příslušenství pro stereomikroskop RZ
Tělo stereomikroskopu:
| Označení |
Popis |
| RZ-B |
tělo stereomikroskopu RZ se zaostřovacím blokem a mechanizmem zoomu, zoom je v poměru 10 : 1, ovládání zoomu je s krokovou aretací |
Pozorovací hlavy:
| Označení |
Popis |
| MA748 |
binokulární hlava, náklon 45° |
| MA749 |
binokulární hlava s náklonem stavitelným od 10° do 50° (jedná se o tzv. ergonomický typ) |
Okuláry:
| Označení |
Popis |
| MA730 |
okulár UWF10x, s velkou pracovní vzdáleností pro oči, doostřovatelný, FN 24 (1 ks ) |
| MA731 |
okulár UWF10x, s velkou pracovní vzdáleností pro oči, doostřovatelný, vybaven nitkovým křížem, FN 24 (1 ks ) |
| MA732 |
okulár UWF15x, s velkou pracovní vzdáleností pro oči, doostřovatelný, FN 16 (1 ks ) |
| MA733 |
okulár UWF15x, s velkou pracovní vzdáleností pro oči, doostřovatelný, FN 16 (1 ks ) |
| MA734 |
okulár UWF20x, s velkou pracovní vzdáleností pro oči, doostřovatelný, vybaven nitkovým křížem, FN 12 (1 ks ) |
| MA735 |
okulár UWF20x, s velkou pracovní vzdáleností pro oči, doostřovatelný, vybaven nitkovým křížem, FN 24 (1 ks ) |
Objektivy:
| Označení |
Popis |
| MA740 |
objektiv plan-achromát 0.5x pro RZ-B, W.D 164 mm (je nutná položka MA688) |
| MA741 |
objektiv plan-achromát 0.75x pro RZ-B, W.D 101 mm |
| MA742 |
objektiv plan-achromát 1.0x pro RZ-B, W.D 76 mm objektiv |
| MA743 |
objektiv plan-achromát 1.5x pro RZ-B, W.D 43 mm |
| MA744 |
objektiv plan-achromát 2.0x pro RZ-B, W.D 29 mm |
Doplňkové příslušenství – osvětlovače, filtry, snímání obrazu:
| Označení |
Popis |
| COX |
koaxiální vertikální osvětlovač s halogenovou žárovkou 6 V/30 W (1/4 vlnná destička MA762 je nutná) |
| MA754 |
LB100 – čistý modrý filtr pro COX |
| MA755 |
G533 – čistý zelený filtr pro COX |
| MA8756 |
Y48 – čistý žlutý filtr pro COX |
| MA757 |
ND2 – neutrální filtr pro COX |
| MA758 |
ND8 – neutrální filtr pro COX |
| MA305/100 |
zářivkový kruhový osvětlovač (adaptér MA305 je nutný) |
| FL151/200 |
osvětlovač s vláknovými světlovody – dvě nastavitelná ramena |
| FL152/200 |
kruhový osvětlovač s vláknovou optikou |
| MA751 |
foto – video zařízení s posuvným děličem paprsku 80/20 vhodné pro kamery 35 mm, polaroidní kamery, digitální fotopřístroje a video kamery |
| MA151/35/15 |
adaptér s C závitem 1.0x |
| MA151/35/20 |
adaptér s C závitem 0.7x |
| MA151/35/25 |
adaptér s C závitem 2.5x |
| MA763/05 |
posuvný polarizátor pro užití s rotačním stolkem MA761 |
| MA550/15 |
polarizační filtr – analyzátor pro plan-objektivy stereo mikroskopu RZ |
Stojany:
| Označení |
Popis |
| RZP |
jednoduchý sloupový stojan, sloup 325 mm |
| RZT/200 |
stojan s osvětlovačem pro průchozí světlo s halogenovou žárovkou 6 V/30 W |
| RZDT/200 |
stojan s osvětlovačem pro průchozí světlo (světlé a tmavé pole) s halogenovou žárovkou 6 V/30 W |
| RZBD/200 |
stojan s osvětlovačem pro průchozí světlo světlé a tmavé pole s halogenovou žárovkou 6 V/30 W, s kruhovým osvětlovačem vláknovou optikou a externím zdrojem světla 150 W |
| MAC 1, 2, 3 |
univerzální stojany s vertikálním sloupem 506 mm, ručním ovládáním polohy ramene pomocí kliky; bez upevnění, s pevným vertikálním upevněním, s naklápěcím upevněním |
Doplňkové stolky:
| Označení |
Popis |
| xxx |
odměrné mechanické stolky X-Y s rozsahem pohybu 50 x 75 mm, kluzné stolku bez odměřování, rotační stolek s polarizátorem Ø 150 mm, kluzné stolky X-Y s rozsahem 195 x 100 mm a 350 x 270 mm |
