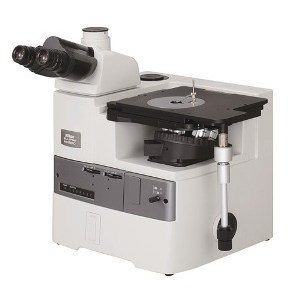

Mikroskop MA200

Mikroskop ECLIPSE MA200s optikou Nikon CFI60 je inverzní mikroskop zjišťující práci ve světlém a tmavém poli a má i možnost použití plné polarizace či DIC (dle zvolené konfigurace).

Hlavní technické přednosti invertovaného mikroskopu NIKON ECLIPSE MA200:

• Ergonomický tvar, optika CFI60 korigovaná na nekonečno, energeticky efektivní osvětlení, digitální propojení při zobrazování, volitelně digitální snímání, uživatelsky příjemná obsluha.
• Ovládání – všechny ovladače jsou umístěny na přední straně mikroskopu.
• Rychlá kontrola stavu – všechna nastavení objektivů a vzorků jsou snadno kontrolovatelná z předního panelu.
• Analyzer/Polarizer Interlock Mechanism – odblokovává jednotky analyzátoru/polarizátoru.
• Brightfield/Darkfield Auto-aperture Switching– polní a aperturní clony se automaticky otvírají při přepnutí mezi pozorováním ve světlém a tmavém poli. Při návratu zpět dojde k přestavení do původních poloh.
• Flash Prevention Mechanism – zajišťuje odstranění záblesků při přestavování objektivů.

Popis konstrukce mikroskopu NIKON ECLIPSE MA200

Osvětlovač

Osvětlovač byl navržen tak, aby bylo zabráněno variacím v osvětlení. Osvětlení realizováno pomocí halogenová žárovky 12V/50W. Maximální spotřeba 1.2A 75W. Jako volitelný je možný předcentrovaný vláknovýosvětlovač.

Tělo

Mikroskop MA200 má, vzhledem ke své konstrukci, výrazně menší půdorys než konstrukce klasické.Tělo je velmi tuhé a odolné eventuálním vybracím.

Stolek

Jako standard je Stolek MA2-SR s rozsahem pohybu 50 x 50 mm.Jeho záměna za motorizované stolky renomovaných firem např Prior Scientific je možná.

Objektivy

Objektivy CFI TU Plan FLUOR BD (5x, 10x, 20x, 50x, 100x) + jako volitelné objektivy CFI T Plan Epi 1X a 2,5x

Technická specifikace

Označení	Popis
Optika	CFI60 Optika; Dělič paprsku: Okuláry/zadní port: 100/0, 55/45
Okuláry	C-W 10XB okuláry s širokým zorným polem (F.N 22), velká pracovní vzdálenost pro oči
Metody pozorování	Světlé a tmavé pole, polarizace/analyzátor, DIC
Hlava pro pozorování	Typ Seidentopf, nastavitelná vzdálenost očnic 50-75 mm
Ostření	Manuální nosič objektivů (fixed state); Ostření koaxiálním ovladačem pro hrubé a jemné ostření (nastavitelná míra odporu). Hrubé ostření 4.0 mm na 1 otáčku; Jemné ostření 0.1 mm na 1 otáčku.Volitelně motorizovaný nosič objektivů s kontrolerem
Revolverový měnič objektivů	Nosič 5ti objektivů CFI TU Plan FLUOR, rozsah zvětšení: 5x, 10x, 20x, 50x, 100x. Volitelně možno dodat s objektivy CFI T Plan Epi 1x, (NA/WD : 0.03/3.8mm) nebo CFI T Plan Epi 2.5x (NA/WD : 0.075/6.5mm)
Stolky	MA2-SR mechanický stolek (rozsah pohybu 50 x 50 mm, výměna za stolky motorizované možná
Osvětlovač	Navržen pro zabráněním variací v osvětlení. Osvětlení pomocí halogenová žárovky 12V/50W. Maximální spotřeba 1.2A 75W
Polní clona	Plynule nastavitelná otáčením (centrovatelná)
Aperturní clona	Plynule nastavitelná otáčením (centrovatelná)
Filtry	Dvojitý karusel (ND16, ND4/GIF, NCB, vice možných voleb)

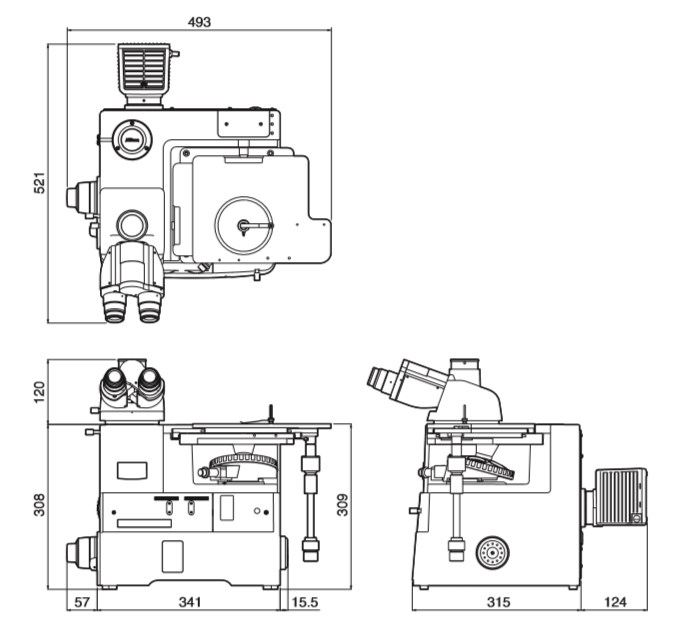

Rozměry	413×308×337 mm (W×D×H)
Hmotnost	Cca. 26kg
