Tvrdoměr Wilson VH1150

Unikátní spojení klasického způsobu aplikace zkušebního zatížení s moderními technologiemi dělá z tvrdoměru Wilson 1150 jedinečné zařízení ve své třídě. Zkušební síla je vyvozena pomocí systému mrtvé váhy, avšak volba závaží probíhá plně automaticky na základě hodnoty navolené na dotykovém LCD panelu.

Rozsah zkušebního zatížení se pohybuje od 0.3 do 50 kg a proto je tvrdoměr vhodný primárně pro aplikaci v oblast zkoušení makrotvrdosti dle Vickerse.

Konstrukce je tvořena robustním rámem ze slitiny hliníku díky čemuž je zajištěna vysoká tuhost a rozměrová stabilita rámu.

Zaostření obrazu lze provést rychle a snadno pomocí otočného talířového disku nacházejícího se v dolní části přístroje. V základním provedením je zařízení vybaveno pevným kruhovým stolkem o průměru 60 mm. V případě potřeby lze tvrdoměr rozšířit o polohovatelný manuální nebo motorizovaný X-Y stolek a k dispozici jsou také různé upínací přípravky pro specifické vzorky.

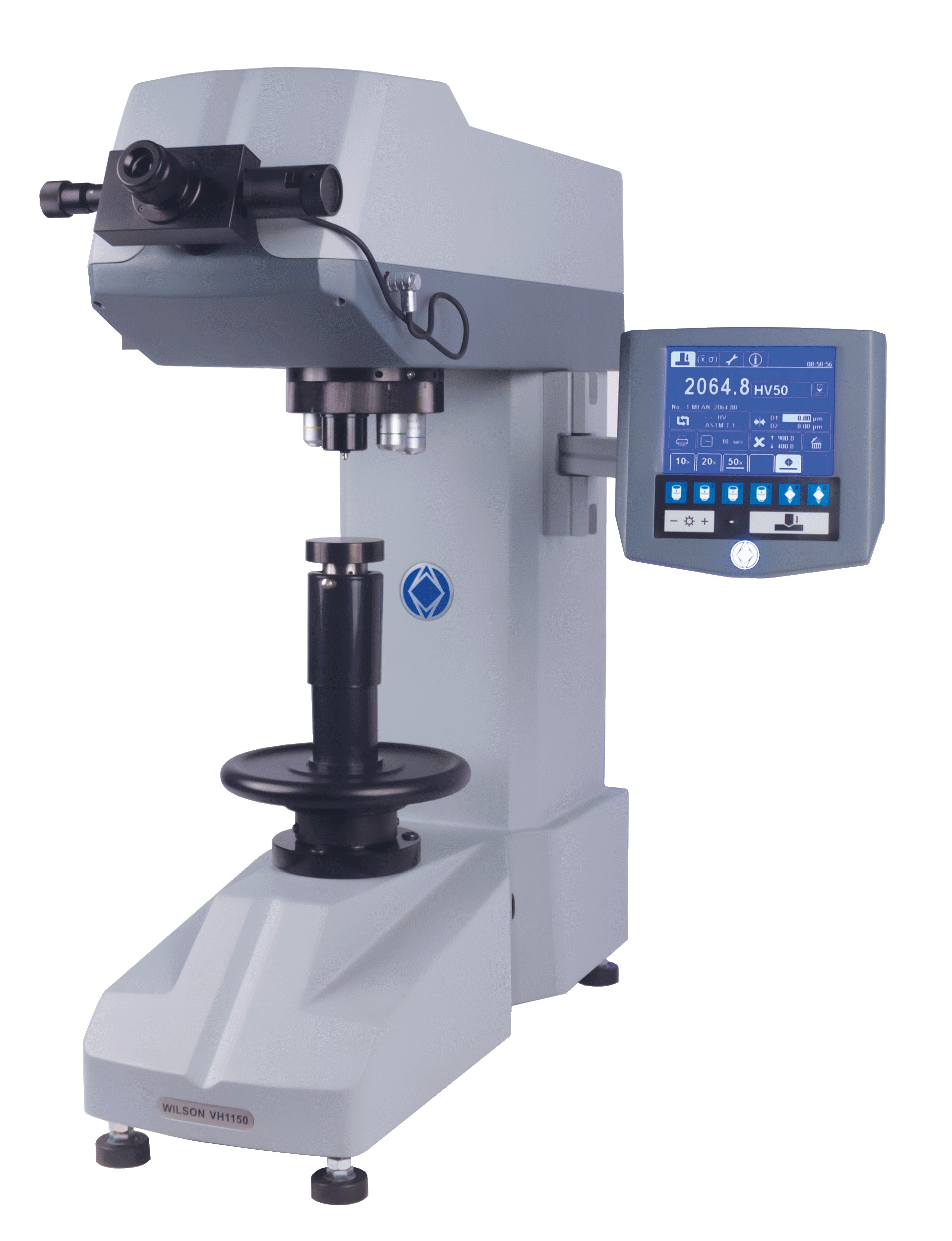

VH1150

Tvrdoměr je opatřen automatickou 5 pozicovou revolverovou hlavou s možností upnutí až 4 objektivů a jednoho vnikacího tělíska. V základním provedení je revolverová hlava osazena dvěma objektivy (zvětšení 10x a 20x) a jedním vnikacím tělískem.

Proces nastavení zatěžující síly je plně automatizován a volba zatěžující síly probíhá prostřednictvím dotykového LCD panelu.

V případě potřeby je možné tvrdoměr rozšířit o kameru zabudovanou uvnitř krytu, čímž je chráněna před znečištěním a poškozením.

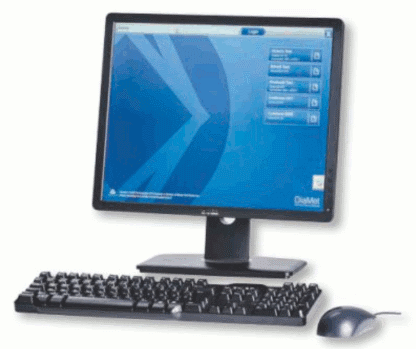

Monitor pro soft DiaMet

Vyhodnocení vtisku lze provést buď manuálně pomocí okuláru, kde uživatel nastaví odměřovací přímky na příslušné pozice na vtisku a následně dojde k vyhodnocení zkoušky, popřípadě automaticky pokud je zařízení vybaveno kamerou (volitelné příslušenství).

V základním provedení se jedná a plně manuální zařízení, avšak vzhledem k vysoké nabídce dostupného příslušenství a rozsáhlým softwarovým možnostem lze tvrdoměr rozšířit o motorizovanou osu Z, motorizovaný X-Y stolek a kameru, díky čemuž se z něj stává plně automatický přistroj, který je schopen uspokojit i náročné uživatele.

Vlastnosti tvrdoměru Wilson VH1150:

  • Zatížení: HV 0.3kg, 0.5kg, 1kg, 2kg, 3kg, 5kg, 10kg, 20kg, 30kg, 50kg
    HK 0.3kg, 0.5kg, 1kg
  • Způsob vyvození zkušebního zatížení: mrtvá váha s automatickou selekcí závaží.
  • Odchylka zatěžující sily: ±1.5% < 200g, ±1% > 200g
  • Možnost měření tvrdosti dle Vickerse s možností převodu do dalších stupnic.
  • Shoda s normami: STM E384 & E92; ISO 6507, 9385, 4546.
  • Vnikací tělíska Vickers s certifikátem UKAS.
  • Jedna pozice pro vnikací tělísko.
  • Pevný pracovní stolek o průměru 60mm, jako volitelné příslušenství je k dispozici manuální nebo motorizovaný X-Y stolek.
  • Vzdálenost hrotu vnikacího tělíska od rámu tvrdoměru: 160mm.
  • Maximální výška vzorku 210 mm.
  • Objektivy se zvětšením 10x a 20x standard, 40x, 50x a 100x volitelně.
  • Náhledová kamera se zorným polem 13x13mm a možností scanování povrchu a spojování snímků.
  • Okulár se zvětšením 10x, digitální odměřováním a rozlišení 0.01μm.
  • LED osvětlení pracovního prostoru.

Technické parametry tvrdoměru Wilson VH1150:

  • Napájení: 110/220 V, 50/60 Hz
  • Hmotnost zařízení: 70,5kg
  • Rozměry zařízení: 230 x 625 x 760 mm (Š x H x V).

Brožura ke stažení
