Sestavy pro snímání pomocí stereomikroskopu i za pomoci speciálních osvětlovačů

Často je nutno provádět snímání obrazů za velmi specifických podmínek. Hlavně se to ukazuje u lesklých vzorků – výbrusů. Velkým problémem je nasvícení. Ideální je nasvícení denním světlem. V reálu je nutno volit nasvícení pomocí světelné rampy s objektem v bílém stanu, nebo kruhových osvětlovačů, dome nasvícení či když nepomůže difuzor u kruhových osvětlovačů, tak koaxiální osvětlovač. Ideálním pro použití se ukazují stereomikroskopy typy CMO (teleskopická koncepce nebo též Galilean typ), které lze snadno konfigurovat a při vytočení objektivu dosáhnout i snímání v jedné ose jako u klasických makroskopů.

Pro řadu případů snímání lesklých ploch je vhodný i osvětlovač „dome“.

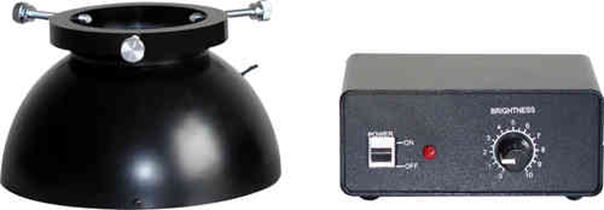

Osvětlovač dome

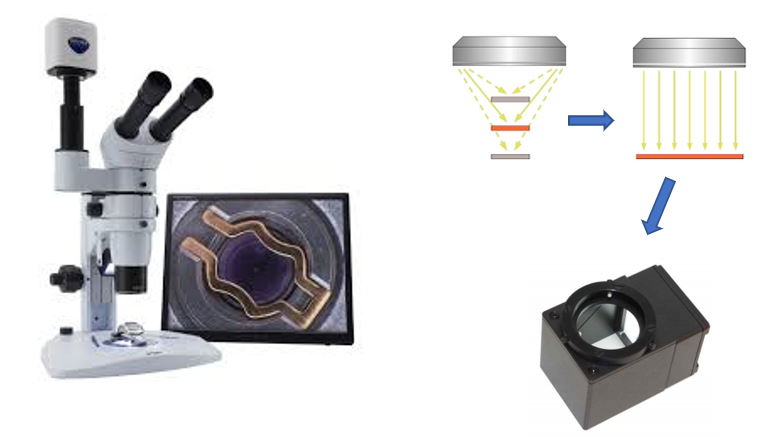

Kruhové osvětlovače zajišťují obraz obdobný zobrazení tmavým polem u klasických optických mikroskopů. To je pro lesklé výbrusy většinou nepoužitelné. Naproti tomu při použití koaxiálního osvětlovače je možno získat velmi kvalitní obraz (obdobná optickému mikroskopu), a to i pro velmi malé zvětšení což jinak bývá hlavně cenovým problém.Běžné kruhové osvětlovače se tedy hodí pro naleptané povrchy nebo např. lomové plochy.<[p>

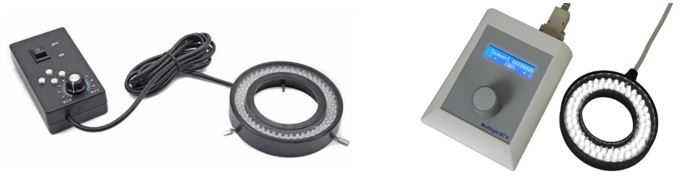

Osvětlovač kruhový

Jako ideální pro použití různých druhů osvětlovačů a mimo jiné pro snímání obrazů svarů se hodí stereomikroskop OPTIKA SPZ 6 a to jak z hlediska kvality (klon stereomikroskopu Nikon SMZ 800, tak i z hlediska ceny. ). Optika systému CEO zajišťuje perfektní jasný a ostrý obraz bez deformací způsobených sférickou vadou. Ergonomicky umístěné okuláry umožňují optimální nastavení pro pozorování a dioptrickou korekci. Optimálně umístěné koaxiální ovládání zaostření usnadňuje běžné používání. Celkové optické zvětšení pro okulár 10x a objektiv 1x je 8 – 80x. Dle konfigurace, tj. s dalšími objektivy a okuláry je možný rozsah zvětšení 2,4x až 320x. Nabídka obsahuje též osvětlení preparátu pomocí LED lampy. Další osvětlovače jsou možné.

OPTIKA SPZ-6

Technická specifikace pro SPZ-6 v standardní verzi:

Zoomovací poměr 6,3 : 1
Rozsah zoomu 0,8 – 5x (v krocích)
Možné zvětšení v okulárech 8 – 50x (5 – 480 x dle použité optiky)
Pracovní vzdálenost 80 mm
Binokulární hlava s možností rotace 360° a náklonem 30°. Možná i ergonomická hlava. Snímání obrazu zajišťuje volitelný speciální díl Photo/Video beam splitter
Okuláry s extra širokým zorným polem, EWF 10x/22. High Eyepoint
Dioptrická korekce na obou okulárech + – 5 dioptrií
Meziočnicová vzdálenost nastavitelná v rozsahu 52-75 mm
Optika typu semi-apochromat (ostrý obraz bez rozmazání hran a barevných stop na hranách
Objektiv 1x (ostatní objektivy se zvětšením 0,3x až 2x jsou možné).
Zorné pole v okulárech nebo v snímací kameře (dle použitého objektivu a velikosti zvětšení kamerového adapteru)
hmotnost 6.8 kg (v sestavě P-B Binocular Tube + C-PSN Plain Stand)
