Pila AbrasiMatic 300

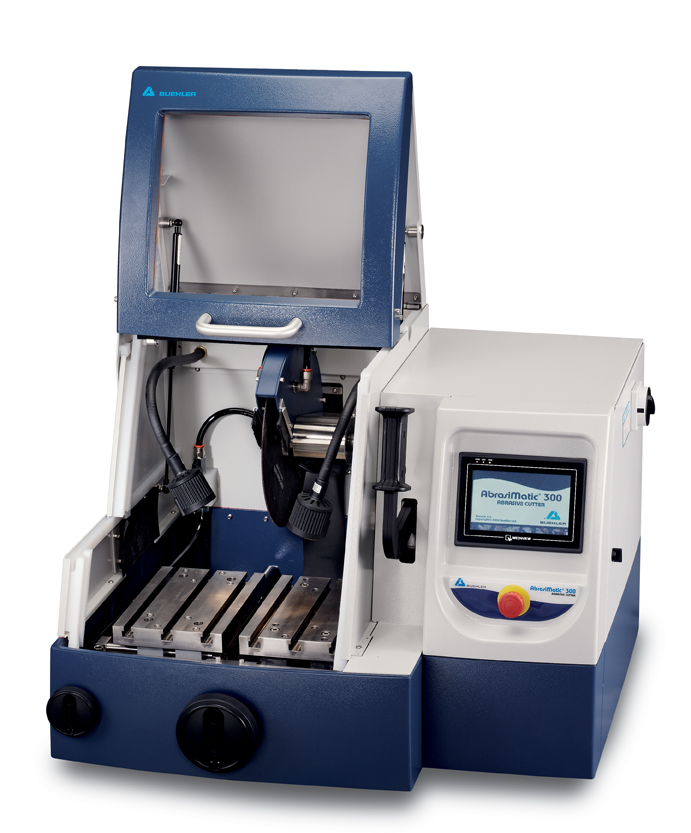

Řada metalografických pil AbrasiMatic 300 (jsou k dispozici dvě verze: jednodušší s posuvem v osách Y, Z a složitější s možností posuvu v osách X, Y, Z) představuje u firmy Buehler zcela novou generaci rozbrušovacích pil důsledně orientovaných na jakost řezu (minimální hloubka poškození řezaného materiálu), vysokou produktivitu, opakovatelnost řezných podmínek, snadnou a bezpečnou obsluhu a co nejmenší ekologickou zátěž pracovního prostředí.

Pila disponuje plně automatickým řízením procesu dělení, avšak zachovává možnost manuálního řezání, díky čemuž umožňuje zvýšit produktivitu práce při řezání malých či tvarově jednoduchých vzorků. Automatický režim řezání disponuje funkcí SMARTCUT, která omezuje řeznou sílu tak, aby byly zachovány optimální řezné podmínky během celého řezného procesu.

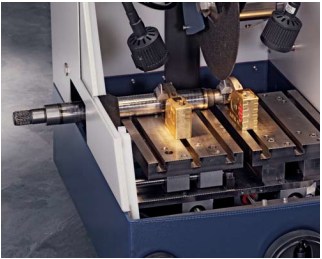

Výkonný cirkulační chladicí systém se sedimentační nádobou přispívá k minimální hloubce poškození řezaného materiálu. Dostatečně dimenzované odtokové kanálky omezují jejich ucpání třískami, brusivem apod. Zakrytování řezného prostoru je řešeno tak, aby mohly být upínány a řezány i velmi rozměrné součástky a dílce, prakticky celá přední stěna je průhledná, což spolu s vnitřním osvětlením umožňuje průběžně kontrolovat proces řezání. Dlouhé předměty je možno prostrčit boční stěnou s pružně uzavřeným bočním vstupem.
Elektronická brzda zaručuje bezpečnost při otevření krytu pily, jelikož nedochází k doběhu řezného kotouče a umožňuje okamžitý přístup k rozříznutému vzorku. Pohyblivý upínací stůl umožňuje pohyb v osách X a Y, čímž umožňuje řezání i velmi tvarově složitých dílů, řezání paralelních řezů, dlouhé podélné řezy či prosté dělení průměrů až 110 mm.

AbrasiMatic_dlouhe_díly

Stroje mohou pracovat s automatickým posuvem a nebo jen s ručním ovládáním v ose Z. Obsluha stroje je přitom velmi jednoduchá, po zadání rychlosti posuvu a stisknutí tlačítka START, pracuje stroj automaticky při optimálních parametrech až do rozříznutí děleného předmětu.



Demonstrační video:

Nejdůležitější technické parametry pily AbrasiMatic 300 ve verzi s posuvem v osách Y a Z – přehled:

Motor: 3,7 kW / 380 V (220 V), 2600 ot/min
Pro připojení je třeba připravit zásuvku pro 5 kolíků 380 V, 16 A
Max. posuvy v osách Y, Z: Posuv v ose Z (vertikální pohyb): 150 mm
Posuv v ose Y (předo-zadní posuv stolu): 260 mm
Rychlost posuvu řezného kotouče v ose Y: 0,05 – 1,0 mm/sec
Upínání: Dvojité rychloupínání vpravo a vlevo od kotouče. Volitelné viz katalog, nebo speciální, dle potřeb zákazníka – možno dojednat.
Chlazení: Nucený oběh s vlastním čerpadlem o kapacitě 90 l, rychlost proudění 22 l/min. Obsah zásobníku kapaliny s regulačním ventilem je 160 litrů.
Elektronika: Řídízení mikroprocesorem, voděodolný dotykový LCD display s úhlopříčkou 175 mm, rozlišení 320×240 pixel, COM Port
Řezné kotouče:  Ø 305 x 32 x d mm (12″) volitelné dle druhu řezaného materiálu
Řezná kapacita: 110 mm na jedno upnutí
Jazyk ovládání: volitelně anglicky, francouzsky, německy, španělsky, čínsky, korejsky
Bezpečnostní prvky: centrální STOP tlačítko, elektro-mechanický bezpečnostní vypínač při otevření krytu pracovního prostoru, osvětlení pracovního prostoru, velké čelní průhledné kontrolní okno
Rozměry: 834 x 610 x 685 mm (šířka x výška x hloubka)
Hmotnost: 165 kg

Nejdůležitější technické parametry pily AbrasiMatic 300 ve verzi s posuvem v osách X, Y a Z- přehled:

Posuv v ose X (max.): Manuální příčný posuv levé části stolu: 70 mm

Brožura ke stažení:
